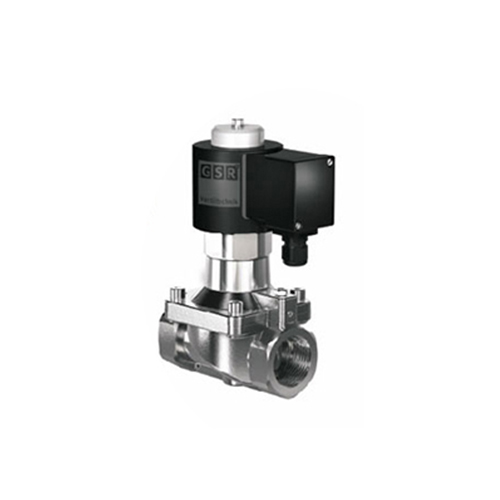

利用电磁线圈通电时，静铁芯对动铁芯产生电磁吸力使阀切换以改变气流方向的阀，称为电磁控制方向阀，简称电磁阀。这种阀易于实现电、气联合控制，能实现远距离操作，故得到*应用。

burkert电磁阀是用来控制流体的方向的自动化基础元件，属于执行器；通常用于机械控制和工业阀门上面，对介质方向进行控制，从而达到对阀门开关的控制。

burkert电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。

BURKERT电磁阀流量特性：当百分比额定行程从0变化到*％时，流经阀门的流量与百分比额定行程之间的关系。这个术语应该总是表述为固有流量特性或安装流量特性。

流量系数(Cv值)：一个与阀门的几何结构有关的、对于一个给定行程的常数(Cv值)，可用来衡量流通能力。它是在每平方英寸下磅的压力降下，每分钟流过阀门的60°F水的美国加仑数。

高压力恢复阀门：一种阀门结构，由于流线型的内部轮廓和*小的流体紊流，它会分散相对少的流体能量。因此，在阀门缩流断面下游的压力会恢复到入口压力的一个很高的百分比值。直流通式阀门，如旋转式球阀是典型的高压力恢复阀门。

固有模片压力范围：阀体内压力为大气压时，作用于膜片以产生额定阀芯行程的压力高和低值。这个范围通常指的是弹簧设定值范围，因为当阀门被设定在该工作范围上时，这个范围将是阀门的动作范围。

固有流量特性：在经过BURKERT电磁阀的压力降恒定时，随着阀门从关闭位置运动到额定行程，流量与截流元件行程之间的关系。

安装膜片压力范围：在阀体承受规定的工况下，作用于膜片以产生额定阀芯行程的压力高和低值。由于作用在截流元件上的力，固有膜片压力范围可能会不同于安装膜片压力范围。

安装流量特性：当经过BURKERT电磁阀的压力降受到变化的过程工况影响时，随着阀门从关闭位置运动到额定行程，流量与截流元件之间的关系。

低压力恢复阀门：一种BURKERT电磁阀阀门结构，由于流体通道轮廓产生的紊流，它会分散很大一部分的流体能量。其结果是，在阀门缩流断面下游的压力会恢复到比带有更多流线型通道的阀门更小的一个入口压力百分比值。尽管每个阀门结构不尽相同，但是普通的直通阀通常有低的压力恢复能力。

修正的抛物线流量特性：一种流量特性，它在截流元件的低位行程处提供等百分比的特性，而在截流元件的高位行程处提供线性特性。

向下推关闭结构：一种直通式阀门结构，它的截流元件位于执行机构和阀座环之间，这样执行机构推杆的推出会将截流元件移向阀座环，*后关闭阀门。该术语也可用于旋转式阀门结构。在旋转式阀门结构里，执行机构推杆的线性伸出会将球或阀板移向关闭位置。也称为正作用。

向下推打开结构：一种直通式阀门结构。它的阀座环位于执行机构和截流元件之间，这样执行机构推杆的推出会将截流元件从阀座上移开，因此打开阀门。该术语也可用于旋转式阀门结构。在旋转式阀门结构里，执行机构推杆的线性伸出会将球或阀板移向打开位置。(也称为反作用)。

可调比：与指定的流量特性的偏差不超过规定的限制时，*大的流量系数(Cv值)与*小的流量系数(Cv值)之间的比例。当流量增加到下00倍*小可控制流量时，一个仍然能够很好地控制的阀门就有一个*：1的可调比。可调比也可表示为*大与*小可控制流量之间的比例。

额定行程：BURKERT电磁阀阀门截流元件从关闭位置运动至额定全开位置的距离。额定全开位置是由制造商推荐的*大开度。

相对流量系数：指定行程时的流量系数(Cv值)与额定行程时的流量系数(Cv值)之间的比例。

阀座泄漏量：当BURKERT电磁阀阀门在规定的压差和温度下处于全闭位置时，流经阀门的流体量。

弹簧系数：弹簧长度每单位改变时弹簧力的改变。在薄膜执行机构控制阀里，弹簧系数通常用磅力／英寸压缩量来表示。

BURKERT电磁阀阀杆不平衡力：由于流体压力的作用，在任意位置的阀杆上产生的净力。

缩流断面：流速*大、流体静压和截面积*小处的那部分流束。在一个控制阀里，缩流断面通常位于实际的物理限制的下游。

自动控制系统：一种不需要人工干预就能工作的控制系统。

控制器：自动操作以调节被控变量的装置。

反馈信号：测量直接的被控制变量而得到的返回信号。对于一个带定位器的控制阀，反馈信号通常是反馈给定位器的截流元件连接杆位置的机械指示。

频率响应特性：以幅度和相位表示的稳态正弦输入及其引起的基本正弦输出之间的频率依赖关系。输出的幅度和相位移动可以被看作输入测试频率的函数，并用来描述控制装置的动态行为。

硬度：金属抵抗塑性变形(通常以凹陷形式)的能力。塑料和橡胶的抵抗尖头刺入其表面的能力。

振荡：外部激励消失之后，仍然存在的一种具有明显幅度的振动。振荡有时候被称为循环或极限循环。振荡是在或接近稳定极限处工作的证据。在控制阀里，控制系统或阀门定位器的不稳定会引起执行机构加载压力的波动，振荡会随之而出现。

仪表压力：由一个自动控制器提供的用来使阀门工作的输出压力。

加载压力：用来对气动执行机构进行定位的压力。这是实际作用在执行机构膜片或活塞上的压力。如果没有使用阀门定位器，加载压力可以是仪表压力。

工作介质：这是指流体，通常为空气或气体，用来为阀门定位器和自动控制器的工作提供动力。 工作极限：一个装置能够承受而不会导致工作特性*性损害的工作条件范围。

范围：二个极限之间的区域，其间距可以被测量、接受、或传递，并用上下范围值来表示(如：3至15Psi；—4至212°F，—40至*℃)。

可重复性：在全部行程范围内，沿着相同的方向，在相同的工作条件下，对于相同的输入值，一系列连续的输出测量值的接近程度。它通常是作为不可重复性来测量的，但以百分比量程来表示。它不包括回差。

敏感性：在达到稳定状态后，输出幅度的改变与引起该改变的输入改变之间的。

信号：一个物理变量，它的一个或多个参数携带关于该信号所代表的另外一个变量的信息。

量程：上下范围值的算术差(如：范围=0至150°F，量程=150°F；范围=3至15PSig，量程=12PSig)。

气源压力：一个装置供气口处的压力。常用的控制阀气源压力值对于3至15 Psig 的弹簧设定范围为20 Psig，对于6至30Psig的弹簧设定范围为35Psig。

零误差：当输入为低范围值时，一个装置在规定的使用条件下的误差，它通常表示为百分比的理想量程。
