　　阀芯的事情位置有几个，该电磁阀就叫几位电磁阀：阀体上的接口，也就是进口电磁阀的通路数，有几个通路口，该进口电磁阀就叫几通电磁阀即两位是指有两个事情位置可切换，三通是有三个通道通气。

　　对比：

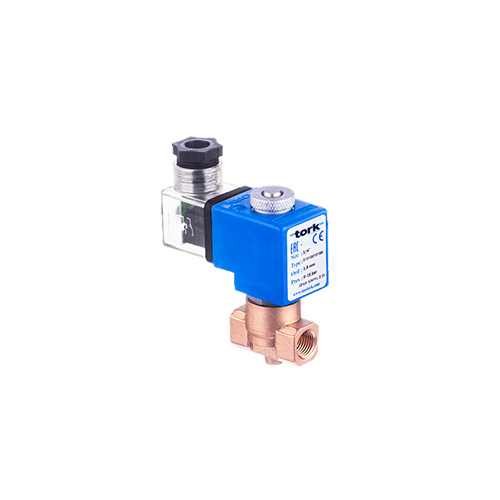

　　两位三通电磁阀原理电磁阀是一进一出(二个通道、*普凡是见);1个通道与气源毗连，别的一个通道与执行机构的进气口毗连.

　　二位三通电磁阀控制气体是一进一出一排气(事情位置有二个);1个通道与气源毗连，别的两个通道1个与执行机构的进气口毗连，1个与执行机构排气口毗连.

　　二位五通电磁阀控制气体是一进二出一排气(事情位置也是二个);1个进气孔(接进气气源)、1个正动作发泄孔和1个*作发泄孔(别离提供给目标装备的一正一*作的气源)、1个正动作排气孔和1个*作排气孔(安装*).

　　三位五通电磁阀控制气体是一进二出一排气(但事情位置有三个);1个进气孔(接进气气源)、1个正动作发泄孔和1个*作发泄孔(别离提供给目标装备的一正一*作的气源)、1个正动作排气孔和1个*作排气孔(安装*).

　　以下特此为大家提供二位三通电磁阀符号，二位三通电磁阀原理及二位三通电磁阀图解等说明，希望对大家了解二位三通电磁阀有所帮助。

　　二位三通电磁阀符号：

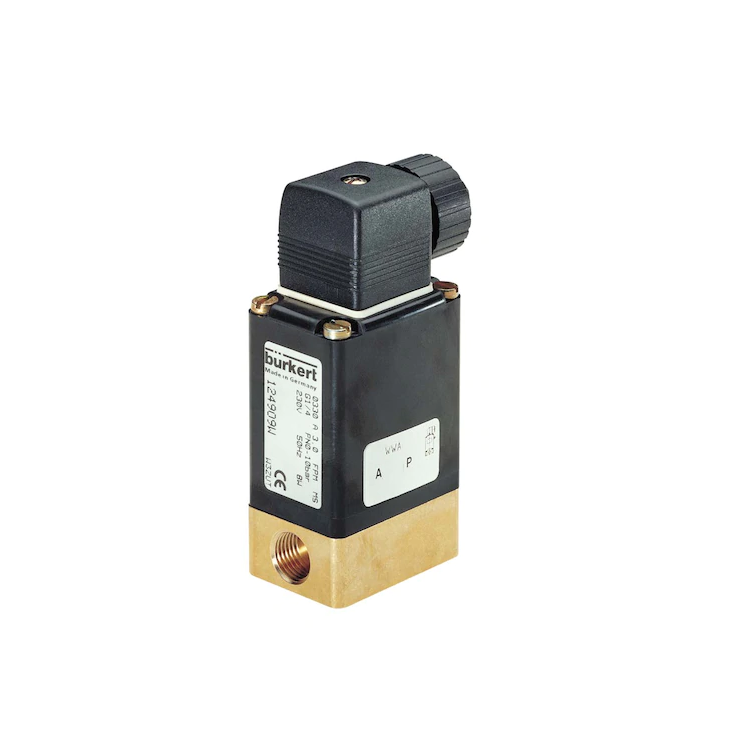

　　二位三通电磁阀是两个位置三个通气口，其中一个为进气口(P)，另两个为出气口(A/B)，当电磁阀得电励磁是，P和A通，失电时P和B通两位指阀芯有两个位置，三通就是三个口，一个进气口，P口，或者1口，一个工作口，2口，一个排气口，3口。分为常开常闭。常开工作原理就是通电后，阀芯产生动作，开启气路，断电之后阀芯复位，关闭气路。

二位三通电磁阀符号图
