　　电容式液位传感器的工作原理

　　电容式液位传感器的工作原理是由传感器、容器壁和介电材料构成的电容或电容的变化。电容器由两块导电板组成，这两块导电板通过电介质相互隔开。由电容C定 义的电容器的存储能力直接取决于板面积(A) , 它们的距离(d )和板之间材料的介电常数:

　　C=∈A/d

　　电容探头用于不导电且具有高介电常数(∈)的液体中，可用于连续的液位监控。下面所示的电容式探头由内杆和外壳组成。外壳浸入液体中。我们打算测量液位。

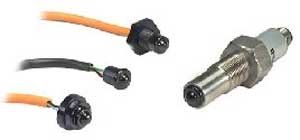

（图为电容式液位传感器）

　　探针的电容通过电容电桥在内杆和外壳之间测量。在液体外面的部分，空气在杆和外壳之间充当电介质。在浸没部分，电介质是液体的电介质，随着液位的变化导致大的电容变化。如果水箱由金属制成，它可以用作外壳。电容变化与液位成比例。对于这种类型的测量，液体的介电常数是已知的。

　　被处理材料的介电常数是这种水平测量应用的重要方面。应该注意的是，温度、含水量、湿度和密度可以改变被处理材料的介电常数。在设计用于液位测量的电容探头时，通常会考虑并修正这些因素。工艺材料的介电常数越高，液位测量就越容易和可靠。具有低j电常数的材料不适用于电容水平测量应用。

　　应用领域

　　电容式液位传感器用于筒仓、储罐和燃料箱中的液位检测，用于极限检测和连续测量。这些仪器通常用于工业领域，可以测量液体和固体材料。

　　优点

• 是液体和散装固体的理想选择

• 适合高腐蚀性介质

• 适合电性能变化(特别是水分含量)的产品
