进口差压变送器的调校方法与步骤

　　进口差压变送器的调校方法与步骤

　　　　进口差压变送器用于防止管道中的介质直接进入变送器。压力传感隔膜通过充满流体的毛细管与进口变送器连接。差压变送器是一种开环仪表，没有整机负反馈回路。零点调整和零点漂移对测量范围没有影响，但是调整测量范围会影响零点，而没有零点漂移影响很小。下面描述一般的调校方法和步骤。因此，电容式差压变送器的调节是基于开环结构。

　　将测量的压差范围分成四个相等的部分。如果相应的压差值输入为0%，25%，50%，75%，*，变送器的输出电流为4，8，12，16，20ma，其误差应小于基本允许误差。如果超过极限，应再次进行上述调校，必要时应进行线性调校。验证接线图是否连接到线路，并在检查是否正确后打开电源。

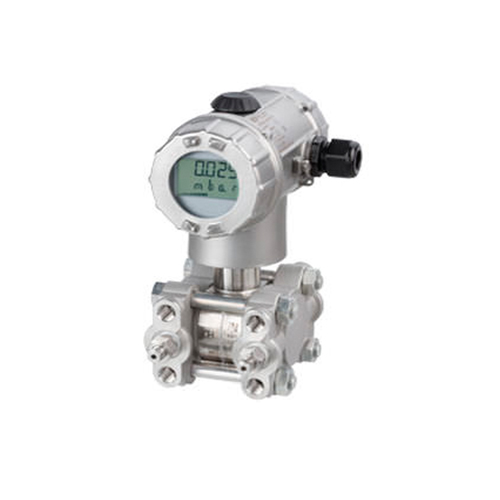

（图1.差压变送器）

　　当进口差压变送器输入的差压为零时，调节零点以调节电位计r35，使得输出电流io为4ma。将全量程差压信号加到差压变送器上，调节量程调节电位器R32，使输出电流io 20ma。低压、中压和高压电容式差压变送器的精度为0.2级，包括线性、变化和垂直复性的组合误差。而线性误差在校准范围之间是0.1差，在校准范围和校准范围的0.5之间是0.5减小误差。调校压差变送器的精度后，执行零位移。

　　根据正迁移或负迁移，插头sw1被插入相应的位置。然后向变送器添加零点偏移信号，并调校零点调校螺钉，使得变送器的输出电流为4ma，然后零点偏移调校完成。重复调校零点和地址范围，直到零点和范围满足精度要求。检查范围和零点，必要时微调。

　　为什么需要调校进口差压变送器

　　进口差压变送器的调校是必须完成的工作。压差变送器将待测压差范围分成几个相等的部分。如果相应的压差值是逐点输入的，则变送器的输出电流不同，其误差应小于基本允许误差。调节进口压差变送器的目的是在压差变送器超过极*重新调节上述项目。如有必要，应线性调校。我希望我能帮你!

（图2.进口压差变送器）

　　切断电源不会对进口变送器造成任何损坏。但是断电检查被终止了。仪器校准基于“一次检查的结果”作为结论的。如果中途断电，前后就不是同一次了。这时按照规范，校验必须重新从头开始。
