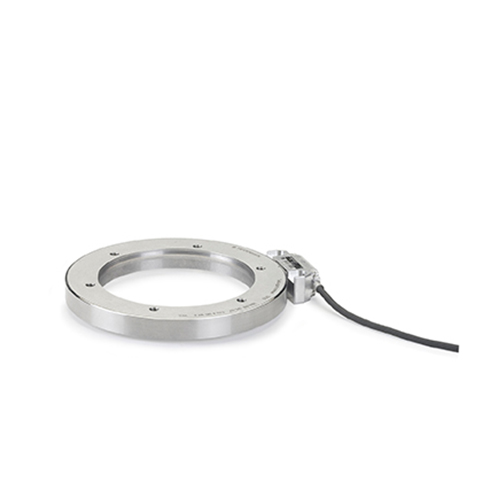

海德汉模块式磁栅编码器

HEIDENHAIN公司研发和生产高质量直线光栅尺和角度编码器、旋转编码器、数显装置和数控系统。HEIDENHAIN公司的产品被*应用于精密机床、电子元件的生产和加工设备、自动化机器系统，尤其是应用于半导体和电子制造业等领域。

海 德汉公司的产品是机床和大型设备高效和有效工作的保证。 自1948年海德汉公司在德国Traunreut重建后，现已累计交付超过500万套直线光栅尺，1200万套旋转编码器和角度编码器，470,000台 数显装置和近240,000套TNC数控系统。 *乃至未来，这期间所积累的专业知识都将成为海德汉公司是您正确选择的保证。

持续提供技 术卓越产品，可靠和贴近客户的产品，以及面向实用的理念是海德汉公司发展的基础。 海德汉公司一方面与科研机构合作，也与客户密切合作。 我们为用户提供大量高度个性化的直线和角度计量解决方案，充分体现我们的超强竞争能力。 这包括我们为*标准实验室设计研制的测量和检测设备，应用于天文望远镜和卫星接收天线的角度编码器。 海德汉的标准产品也受益于这些项目中积累的知识和经验。

使用海德汉角度编码器测量角度 海德汉的角度编码器精度高，可达弧秒或更高。 典型应用有：     机床转台     机床转头     车床C轴     齿轮测试机     印刷机的印刷单元     分光计     望远镜 有三种不同的机械结构： 带内置轴承、空心轴和内置定子联轴器的角度编码器 由于定子联轴器的结构和安装原因，轴进行角加速度时，定子联轴器必须只吸收轴承摩擦所导致的扭矩。因此RCN、RON和RPN角度编码器具有出色的动态性能。对内置定子联轴器的角度编码器，技术参数中的系统精度已包括联轴器的偏差。： 更多优点     尺寸小，适用于安装空间有限的地方     空心轴直径可达* mm，便于穿电源线等     车床C轴     安装简单 带内置轴承的角度编码器，采用分离联轴器 采用分离联轴器、实心轴的ROD角度编码器特别适用于轴转速高并要求较大公差的应用。高精度的联轴器允许± 1 mm以内的轴向运动。 无内置轴承的角度编码器 无内置轴承的ERA和ERO角度编码器（模块式角度编码器）适用于安装在机器部件或装置上。用于满足以下需求：     大直径空心轴（*大可达10 m的带尺）     轴转速高，*高可达40000 rpm     没有轴密封带来的附加启动扭矩     扇形角 角度编码器模块 海德汉的角度编码器模块由角度编码器与高精度轴承组成，并已调整至*佳配合状态。该角度编码器模块的特点是测量精度及轴承精度高，且分辨率极高并具有*高重复精度。启动扭矩低，因此运动平稳。 ERM模块化编码器 海德汉公司的ERM系列模块化编码器由一 个磁栅鼓和一个磁阻传感器扫描单元组 成。其测量基准MAGNODUR和磁阻扫描 原理使其对污染特别不敏感。 HEIDENHAIN模块式磁栅编码器： 模块式磁栅编码器 坚固耐用的ERM模块式磁栅编码器特别适用于生产型机床。 它的内径大，读数头尺寸小和结构紧凑使它成为以下应用的理想选择：     车床C轴，     回转和摆动轴（例如直接驱动系统的速度测量或用在齿轮传动中），和     铣床主轴或辅助轴的定向。 车床C轴 多年来，ERM已成为车床C轴的优选编码器。 它不仅抗污染性能好，而且内径大的特点使其在棒料加工中的限制*少。 由于结构特点，ERM磁栅通常安装在直径大于工件的圆周处。 因此编码器的位置误差影响工件精度相对较小。 回转和摆动工作台 回转工作台和摆动轴的位置和速度控制需要编码器输出高质量信号。 光学测量基准的编码器，例如RCN系列，能*理想地满足这类应用要求。 对中等精度要求，也可选用模块式磁栅编码器。 由于ERM 2200编码器的信号周期200 ?m比较小，其突出特点是单信号周期内位置误差特别小，因此能实现比较稳定的轴速。 此外，模块式编码器的典型优点，例如抗污染性能和较大内径，比较适合这类应用。 铣床的主轴 主轴是铣床的重要部件并对铣床性能有重大影响。 主轴性能由其结构，驱动和轴承系统决定，但编码器也对主轴性能有决定性影响。 编码器必须支持高转速且必须具有足够刚性。 对40 000 rpm以上的转速，ERM 2900完全能支持。 此外还满足尺寸紧凑要求。 如果一台机床进行铣车复合加工，对主轴精度的要求更高。 如果工件复杂，部分加工运动必须通过多个进给轴和主轴定位的复合运动才能实现。 例如加工螺纹时，单点刀具需要有确定的角度方向。 这时，需要用400 ?m信号周期的ERM 2400编码器。 其精度更高，例如75.44 mm的外径线数达600线。 这远远大于可比尺寸的齿数。

HEIDENHAIN海德汉公司是一家研发、生产和销售高质量直线光栅尺和角度编码器，旋转编码器，数显装置和数控系统的制造商。HEIDENHAIN产品主要有：编码器、光栅尺、封闭式光栅尺、敞开式光栅尺、长度计、旋转编码器、角度编码器、模块式磁栅编码器、测头、机床测量等；HEIDENHAIN海德汉公司产品主要用于精密机床和电子元件的生产和加工设备。 HEIDENHAIN公司的丰富经验、技术开发和制造的测量设备和数字控制，为工厂和生产的自动化奠定了基础和开拓了未来。
