德国威琅WIELAND多孔适配器POW系列技术参数

德国威琅WIELAND多孔适配器POW系列技术参数

德国威琅wieland公司是一家具有百年历史的*知名公司，为机电、电子、配电、通信、工业自动化、照明、智能楼宇等领域*提供安全、可靠的产品。产品包括Revos系列的工业用重载接插件；Selos，Fasis和Taris系列的DIN轨道接线端子；Wiecon系列的PCB端子和连接器；Ricos系列的现场总线I/O模块；Podis分散型控制系统；Gesis系列的紧凑电气连接元件；继电器模块、固态继 电器、初级开关稳压电源、信号变送 器、接口转换器、防雷、浪涌过压保护器等。

威琅Wieland多孔适配器POW BAS WL 6 6,0 40 AG型6极＋接地，母头，左边接地

威琅Wieland多孔适配器 POW BAS WL 6 6,0 40 AG型技术数据：（按照DIN 43880） 6

易燃性类的保温材料ACC。符合UL94  V2

颜色  灰色

污染等级  3

*小工作温度范围  -40 °C

*大工作温度范围  120 °C

模块化版本  否

连接数据

连接类型  螺钉连接

极数  6

附加开关触点  0

额定电流2极数  0

额定电流的3极数 0

极总数（不接触地面）  6

带电线保护  是

Leiterquerschnitt starr (ein-/mehrdrähtig) Min.  2.5 mm²

Leiterquerschnitt starr (ein-/mehrdrähtig) Max.   6 mm²

保护触点  是

UL/CSA技术数据

额定电压（UL/CSA）  600 V

额定电流（UL规定）  35 A

额定电流（CSA规定）  35 A

软线的*小截面  2.5 mm²

软线的*大截面  6 mm²

AWG软导线的导线截面  14-8 AWG

型号

带外壳  否

保护导体位置  左

触点

接触材料  铜合金

表面  镀银

剥线长度  12 mm

接触电阻  ≤ 1 mOhm

螺丝头设计/ 建议.扭矩

安装螺钉 H1/0.5-0.7 Nm

夹紧螺钉 H1/0.8-1.0 Nm

接地导线螺钉 H1/1.2-1.6 Nm

DIN EN 61984

技术数据

标称电压  400 V

额定电压 面/地  400 V

标称电流  35 A

额定脉冲电压  6 kV

Classification

ECLASS 8.1  27440205: 工业连接器输入触点

ETIM 6.0  : EC000438

ETIM 5.0  EC000438: 工业连接器输入触点

ETIM 4.0  EC000438: 工业连接器输入触点

ETIM 3.0  EC000438: 重载连接器触点插入

威琅Wieland经营范围：

用于控制柜的系统组件

-DIN导轨端子selosfasistaris

-带螺钉连接

-带弹簧连接

-带IDC连接

设备内接线端子

-安全模块safety

-安全继电器

-模块式安全系统

-现场总线组件IO模块

-电子外壳housing

-接口技术interface

-开关电源

-过电压保护

-量度和监控继电器

-时间和转换继电器

-耦合继电器/固态继电器

-信号转换器，隔离器，监控器

-无源接口

用于现场的组件和系统组件

-远程自动化

-远程配电podis

-WIELAND工业多路连接器revos

1.模块化多路连接器

2.高密度型多路连接器

3.大电流型多路连接器

4.适用危险爆炸环境的多路连接器

5.用于控制柜的面板安装

6.D-Sub连接件

楼宇安装技术Wieland

-楼宇安装系统gesis

-连接器IP20/IP65...IP68

-EIB总线连接件

-EIB和供电组合式连接件

-低压连接件

-灵活的扁平电缆系统NRG

-分配系统

-开关电器用于EIB/KNX,LON,Ethernet,无线控制

-DIN轨道端子用于建筑

-过电压保护

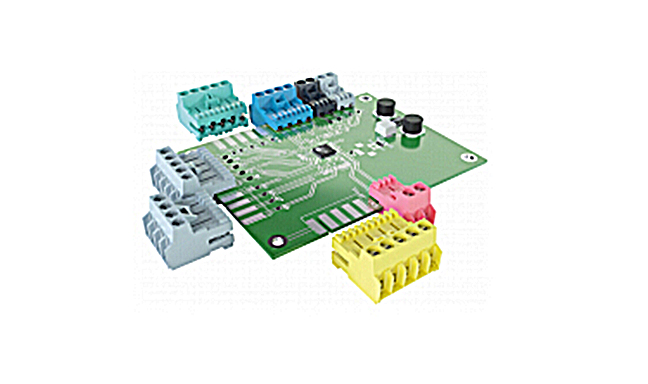

印刷电路板端子Wieland
