光电传感器工作原理以及分类

光电传感器是采用光电元件作为检测元件的传感器。它首先把被测量的变化转换成光信号的变化，然后借助光电元件进一步将光信号转换成电信号。光电式传感器是以光电器件作为转换元件的传感器。它可用于检测直接引起光量变化的非电量，如光强、光照度、辐射测温、气体成分分析等；也可用来检测能转换成光量变化的其他非电量，如零件直径、表面粗糙度、应变、位移、振动、速度、加速度，以及物体的形状、工作状态的识别等。光电式传感器具有非接触、响应快、性能可靠等特点，因此在工业自动化装置和机器人中获得*应用。新的光电器件不断涌现，特别是CCD图像传感器的诞生，为光电传感器的进一步应用开创了新的一页。

相信各位对光电传感器这个产品的了解可能会存在识差，光电传感器即是一个元器件也是一个成品，夏罗登工业科技为大家介绍的是由光敏器件组成的光电元器件。

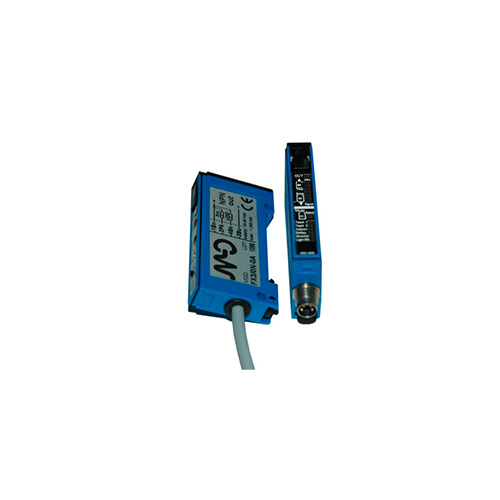

光电传感器具体是由发送器、接收器和检测电路组成，是通过把光强度的变化转换成电信号的变化来实现控制的。光电开关的结构元件中有发射板和光导纤维。三角反射板是结构牢固的发射装置。它由很小的三角锥体反射材料组成，能够使光束准确地从反射板中返回，具有实用意义。它可以在与光轴0到25的范围改变发射角，使光束几乎是从一根发射线，经过反射后，还是从这根反射线返回。

发送器对准目标发射光束，发射的光束一般来源于半导体光源，激光二极管、LED及红外发射二极管。光束不间断地发射，或者改变脉冲宽度。接收器有光电池、光电二极管、光电三极管组成。在接收器的前面，装有光学元件如光圈和透镜等。检测电路，它能滤出有效信号和应用该信号。

光电传感器一般分为：反光板型光电开关、扩散反射型光电开关、槽型光电传感器、对射型光电传感器这四种类型的光电传感器，

1、槽型光电传感器

把一个光发射器和一个接收器面对面地装在一个槽的两侧的是槽形光电。发光器能发出红外光或可见光，在无阻情况下光接收器能收到光。但当被检测物体从槽中通过时，光被遮挡，光电开关便动作。输出一个开关控制信号，切断或接通负载电流，从而完成一次控制动作。槽形开关的检测距离因为受整体结构的限制一般只有几厘米。

2、对射型光电传感器

若把发光器和收光器分离开，就可使检测距离加大。由一个发光器和一个收光器组成的光电开关就称为对射分离式光电开关，简称对射式光电开关。它的检测距离可达几米乃至几十米。使用时把发光器和收光器分别装在检测物通过路径的两侧，检测物通过时阻挡光路，收光器就动作输出一个开关控制信号。

3、反光板型光电开关

把发光器和收光器装入同一个装置内，在它的前方装一块反光板，利用反射原理完成光电控制作用的称为反光板反射式(或反射镜反射式)光电开关。正常情况下，发光器发出的光被反光板反射回来被收光器收到；一旦光路被检测物挡住，收光器收不到光时，光电开关就动作，输出一个开关控制信号。

4、扩散反射型光电开关

它的检测头里也装有一个发光器和一个收光器，但前方没有反光板。正常情况下发光器发出的光收光器是找不到的。当检测物通过时挡住了光，并把光部分反射回来，收光器就收到光信号，输出一个开关信号。
